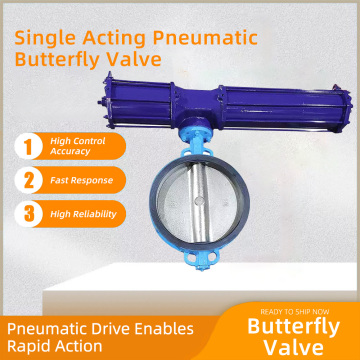

Supapă fluture pneumatică cu așezare moale simplă

Supapa fluture pneumatică cu așezare moale cu acțiune simplă oferă un control fiabil al debitului pentru aplicațiile industriale care necesită o funcționare sigură. Proiectată cu un mecanism de retur cu arc, această supapă revine automat în poziția închisă la pierderea presiunii aerului, asigurând siguranța procesului în fabricile chimice, instalațiile petroliere și sistemele de tratare a apei. Corpul supapei este construit din materiale durabile, inclusiv fontă ductilă, oțel carbon WCB și oțel inoxidabil 304/316/316L, oferind rezistență la coroziune adaptată la medii specifice și condiții de mediu.

Disponibilă în dimensiuni de la DN50 la DN900, această serie de supape se potrivește cu diverse cerințe ale conductelor. Sistemul de etanșare moale utilizează scaune EPDM, cauciuc siliconic sau PTFE pentru a obține o închidere etanșă la bule (standarde ISO 5208 Clasa VI), rezistând în același timp la temperaturi de la -20°C la 180°C. Presiuni nominale multiple - PN0.25 pentru sisteme de joasă presiune, PN1.0 pentru uz industrial general, PN1.6 pentru aplicații cu debit mare și PN2.5 pentru liniile sub presiune - asigură compatibilitatea cu diferite cerințe operaționale.

Actuatorul pneumatic funcționează cu aer comprimat standard de 4-7 bari, transformând energia într-o rotație precisă de 90 de grade printr-o interfață de antrenare conformă cu ISO 5211. Funcționalitatea cu acțiune simplă oferă deschidere pneumatică cu închidere asistată de arc, oferind performanțe critice de siguranță în timpul întreruperilor de alimentare. Designul conexiunii tip wafer reduce timpul de instalare cu 60% în comparație cu supapele cu flanșă, minimizând în același timp cerințele de spațiu.

Caracteristicile tehnice cheie includ

• Garnituri de tijă fără întreținere cu rulmenți auto-lubrifianți

• Arborele discului din oțel inoxidabil 316 pentru rezistență sporită la cuplu

• Capacitate de etanșare bidirecțională

• Construcție sigură la foc (certificat API 607)

• Grad de protecție a mediului IP67

Suporturi pentru integrarea accesoriilor

• Electrovalve pentru control electric de la distanță

• Întrerupătoare de limită pentru feedback-ul poziției supapei

• Roți de mână manuale pentru funcționare de urgență

• Pozitionare pentru modularea de precizie a fluxului

Instalarea necesită conexiuni pneumatice de bază prin porturi de 1/4" NPT. Exteriorul acoperit cu epoxi rezistă la expunerea chimică și la degradarea UV. Intervalele de întreținere depășesc cinci ani în condiții standard datorită suprafețelor de etanșare fără contact și marginilor discurilor întărite.

Certificarile de performanță includ

• Categoria 3G ATEX pentru zonele periculoase din Zona 2

• Nivel de integritate de siguranță SIL 2

• Conformitate cu NACE MR0175 gaz acru

• Validarea testării presiunii EN 1092-1

Această serie de supape combină o inginerie robustă cu un control precis al debitului, oferind performanțe de încredere în aplicații care necesită rezistență la coroziune, funcționare sigură și zero scurgeri. Designul optimizat al discului minimizează căderea de presiune, menținând în același timp caracteristicile de curgere laminară, reducând consumul de energie în sistemele de pompare. Cu o valoare nominală de peste 100.000 de cicluri, această supapă depășește standardele de durabilitate din industrie pentru operațiuni de înaltă frecvență.

Aplicațiile tipice includ

• Sisteme de dozare chimică în producția farmaceutică

• Transfer de țiței în stațiile de conducte

• Reglarea apei de răcire în centralele electrice

• Controlul nămolului în operațiuni miniere

• Rețele de distribuție a apei potabile

• Procesele stației de epurare a apelor uzate

Documentația tehnică include specificații de cuplu pentru dimensionarea actuatorului, diagrame cu coeficientul de debit (Cv) pentru proiectarea sistemului și modele CAD 3D pentru planificarea instalării. Conformitatea globală acoperă directivele PED 2014/68/UE privind echipamentele sub presiune și standardele de proiectare a supapelor ASME B16.34.
