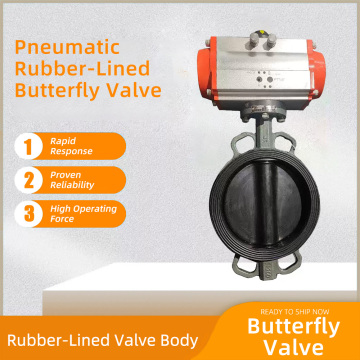

D671J-10Q Supapă fluture pneumatică căptușită cu cauciuc

Supapa fluture pneumatică D671J-10Q căptușită cu cauciuc oferă un control fiabil al debitului pentru mediile corozive în medii industriale solicitante. Dispunând de căptușeală din cauciuc EPDM sau NBR pe corpuri din fontă ductilă, oțel carbon WCB sau oțel inoxidabil 304/316/316L, această supapă oferă o rezistență excepțională la coroziune în procesarea chimică, transferul petrolului și sistemele de tratare a apelor uzate. Disponibil în dimensiuni DN50 până la DN900, cu valori nominale de presiune PN1.0, PN1.6 și PN2.5, se potrivește diverselor cerințe ale conductelor, menținând în același timp standardele de etanșare ISO 5208 Clasa V.

Servomotorul pneumatic funcționează cu aer comprimat de 0,4-0,7 MPa, permițând rotirea la 90 de grade prin intermediul sistemului de acţionare conform ISO 5211. Designul de conectare a plachetei reduce spațiul de instalare cu 60% în comparație cu supapele cu flanșă. Grosimea căptușelii de cauciuc de 3-5 mm asigură izolarea completă a mediului de componentele metalice, rezistente la acizi, alcalii și suspensii abrazive. Avantajele tehnice cheie includ:

• Zero contact metal-media

• Design cu alezaj complet pentru cădere minimă de presiune

• Capacitate de etanșare bidirecțională

• Construcție sigură la foc conform API 607

• Protecția mediului IP67

Integrarea accesoriilor acceptă supape solenoide pentru controlul electric, întrerupătoare de limită pentru feedback de poziție, roți de mână manuale pentru funcționare de urgență și poziționare pentru modularea debitului. Instalarea necesită doar conexiuni pneumatice standard prin porturi de 1/4" NPT. Exteriorul acoperit cu epoxi oferă rezistență la UV și la stropire chimică.

Certificarile de performanță includ Categoria 3G ATEX pentru zonele periculoase din Zona 2, nivelul de integritate de siguranță SIL 2 și conformitatea NACE MR0175. Geometria optimizată a discului a supapei reduce cerințele de cuplu cu 40% față de modelele convenționale. Aplicațiile includ sisteme de dozare a acidului, controlul nămolului în operațiuni miniere, circuite de răcire cu apă de mare și procesare în loturi farmaceutice.

Intervalele de întreținere depășesc 5 ani datorită suprafeței de cauciuc antiaderent și acțiunii discului cu autocurățare. Testarea hidrostatică la presiunea nominală de 1,5x și validarea cu 50.000 de cicluri asigură fiabilitatea. Designul compact permite instalarea ulterioară fără modificarea conductei.

Documentația tehnică oferă coeficienți de curgere Cv, specificații de cuplu pentru dimensionarea actuatorului și modele CAD 3D. Conformitatea globală acoperă standardele PED 2014/68/UE și ASME B16.34.
