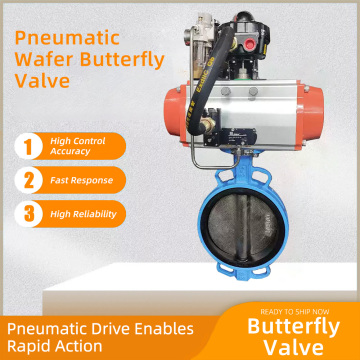

D671F-10 Supapă pneumatică fluture Wafer

Supapa pneumatică tip fluture D671F-10 oferă un control precis al debitului pentru sistemele de conducte industriale care necesită o funcționare fiabilă. Proiectată cu un design cu etanșare moale, această supapă asigură închiderea etanșă la bule în aplicațiile de procesare chimică, transfer de petrol și tratare a apei. Corpul supapei este fabricat din materiale robuste, inclusiv fontă ductilă, oțel carbon WCB și oțel inoxidabil 304/316/316L, oferind rezistență personalizată la coroziune pentru diverse medii de operare.

Disponibilă în dimensiuni DN32 până la DN900, această serie de supape găzduiește configurații de conducte de la linii de proces compacte la rețele mari de distribuție. Sistemul de etanșare moale utilizează scaune EPDM, cauciuc siliconic sau PTFE pentru a atinge standardele de scurgere ISO 5208 Clasa VI, rezistând în același timp la temperaturi de la -20°C la 180°C. Presiuni nominale multiple - PN0.25 pentru sisteme de joasă presiune, PN1.0 pentru uz industrial general, PN1.6 pentru aplicații cu debit mare și PN2.5 pentru liniile sub presiune - asigură compatibilitatea optimă cu cerințele operaționale.

Actuatorul pneumatic funcționează cu aer comprimat standard de 4-7 bari, transformând energia într-o rotație precisă de 90 de grade printr-o interfață de antrenare conformă cu ISO 5211. Designul conexiunii tip wafer reduce timpul de instalare cu 70% în comparație cu supapele cu flanșă, minimizând în același timp cerințele de spațiu. Caracteristicile tehnice cheie includ etanșări ale tijei fără întreținere, capacitatea de etanșare bidirecțională și construcție sigură la foc, certificată conform standardelor API 607.

Integrarea accesoriilor acceptă supape solenoide pentru controlul electric, întrerupătoare de limită pentru feedback-ul de poziție, roți de mână manuale pentru funcționare de urgență și poziționare pentru modularea controlului debitului. Finisajul exterior acoperit cu epoxi rezistă la expunerea chimică și la degradarea UV, în timp ce designul de etanșare fără contact prelungește intervalele de întreținere peste cinci ani în condiții standard.

Certificarile de performanță includ Categoria 3G ATEX pentru zonele periculoase din Zona 2, nivelul de integritate de siguranță SIL 2 și conformitatea cu gazul acid NACE MR0175. Designul optimizat al discului minimizează căderea de presiune, menținând în același timp caracteristicile fluxului laminar, reducând consumul de energie în sistemele de pompare cu până la 15%. Cu o valoare nominală de peste 100.000 de cicluri, această supapă depășește standardele de durabilitate din industrie pentru operațiuni de înaltă frecvență.

Instalarea necesită conexiuni pneumatice de bază prin porturi NPT de 1/4". Designul compact al waferului permite montarea directă între flanșele conductei fără hardware suplimentar, reducând semnificativ costurile de instalare. Întreținerea pe teren este simplificată prin accesul de sus la componentele interne fără dezasamblarea conductei.

Aplicațiile tipice includ sistemele de dozare chimică în producția farmaceutică, transferul țițeiului în stațiile de conducte, reglarea apei de răcire în centralele electrice, controlul nămolului în operațiunile miniere și rețelele de distribuție a apei potabile. Documentația tehnică include coeficienți de curgere Cv, specificații de cuplu pentru dimensionarea actuatorului și modele CAD 3D pentru planificarea integrării.

Conformitatea globală acoperă directivele PED 2014/68/UE privind echipamentele sub presiune și standardele de proiectare a supapelor ASME B16.34. Supapele sunt supuse testării hidrostatice riguroase la presiunea nominală de 1,5 ori și testării ciclului de funcționare înainte de expediere, asigurând fiabilitatea pe termen lung în medii industriale solicitante.
